Trachealator

Trachealator

Ballon de dilatation pour le traitement des sténoses des voies respiratoires

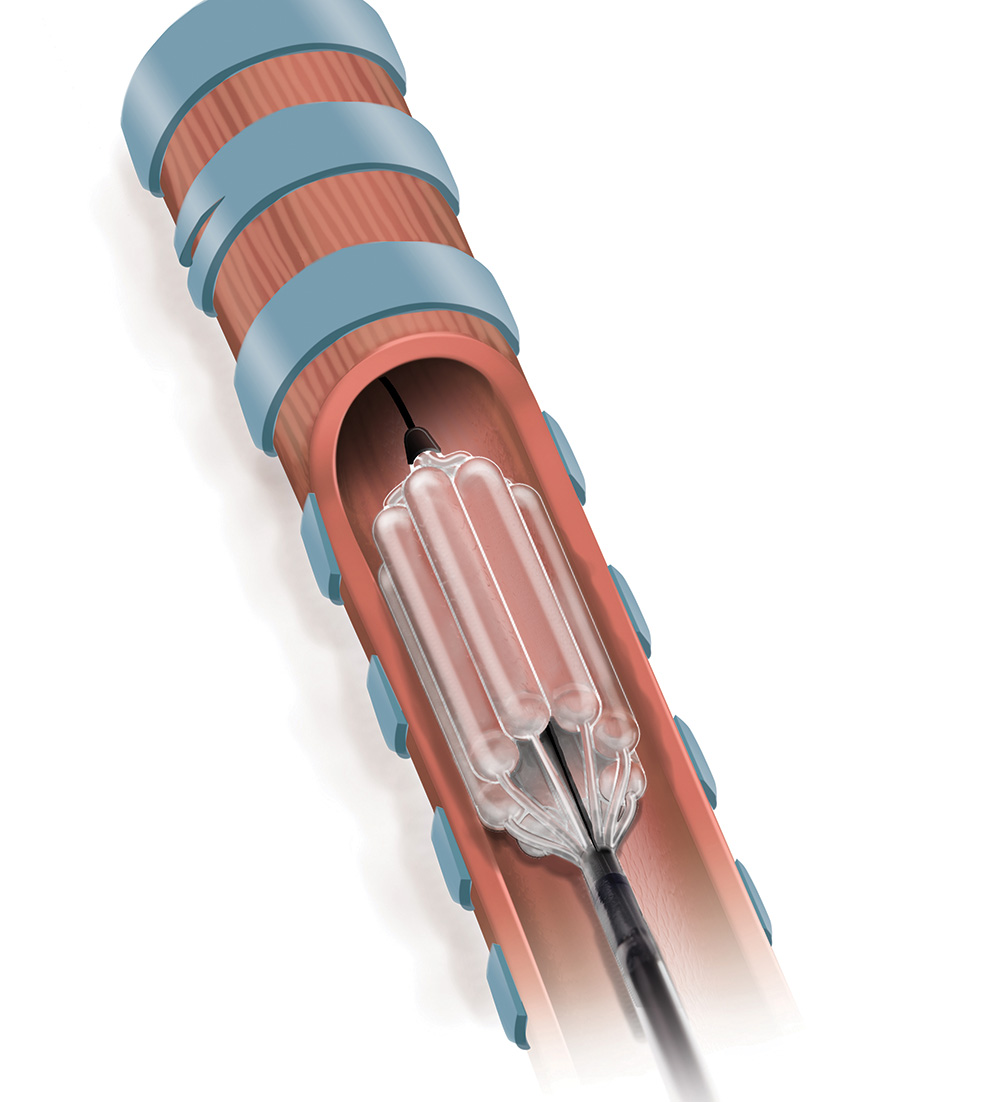

Le Trachealator est un cathéter de dilatation qui, grâce à sa conception unique, permet un traitement efficace des sténoses des voies respiratoires sans contrainte de temps : l’espace entre les différentes chambres du ballon permet une ventilation continue pendant la dilatation.

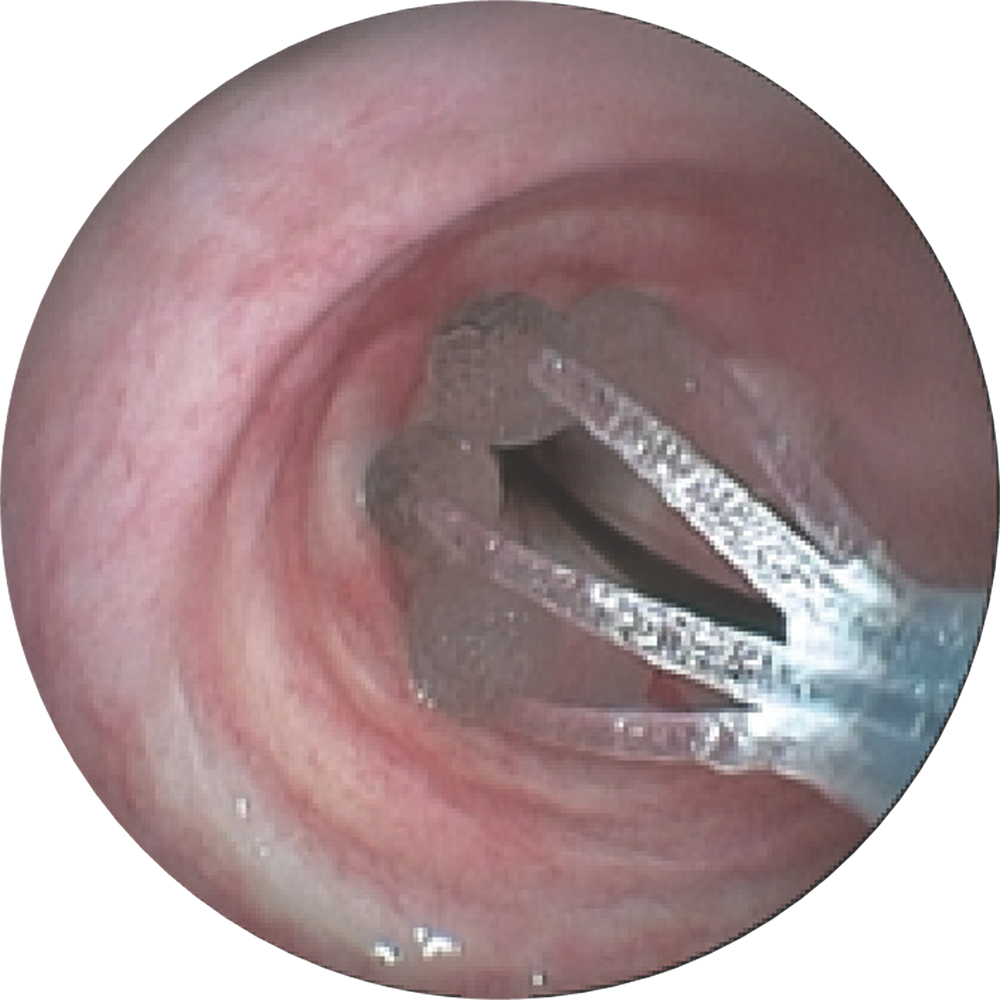

Le cathéter Trachealator in situ
Le cathéter Trachealator in situ

  • Dilatation douce sous ventilation continue

  • Compatible avec la ventilation conventionnelle et la jet-ventilation

  • Dilatations multiples efficaces possibles

  • Marqueur visuel proximal pour un positionnement sûr et précis

  • Longueur suffisante pour une utilisation avec un bronchoscope rigide

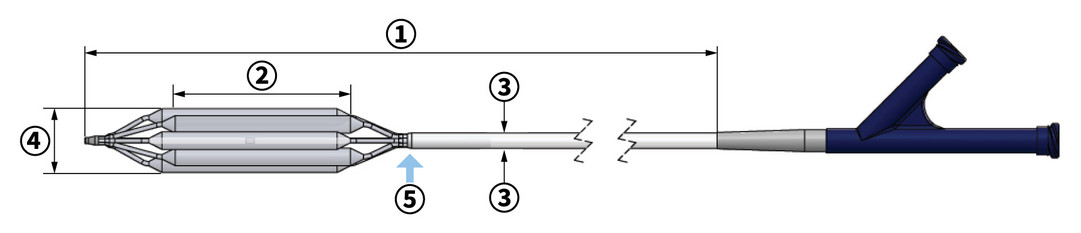

1 : Longueur utile / 2 : Longueur du ballon / 3 : Diamètre du cathéter / 4 : Diamètre / 5 : marqueur visuel proximal
1 : Longueur utile / 2 : Longueur du ballon / 3 : Diamètre du cathéter / 4 : Diamètre / 5 : marqueur visuel proximal

  • Longueur utile : 650 mm

  • Disponible en 9 tailles

  • Emballé individuellement en condition stérile

Référence

REF

Diamètre ballon (mm)

Longueur ballon (mm)

Pression nominale (atm)

Pression d’éclatement (atm)

Longueur utile (mm)

Diamètre cathéter (mm)

Compatibilité fil guide

Pièces / boîte

DM TRD1-06030

6

30

6

12

650

2,3

0,018"

1 pc

DM TRD1-07030

7

6

12

650

2,3

0,018"

1 pc

DM TRD1-08030

8

6

12

650

2,3

0,018"

1 pc

DM TRD1-09030

9

6

12

650

2,3

0,018"

1 pc

DM TRD1-10030

10

6

12

650

2,3

0,018"

1 pc

DM TRD1-12040

12

40

6

12

650

2,3

0,018"

1 pc

DM TRD1-14540

14,5

6

12

650

3,5

0,035"

1 pc

DM TRD1-16040

16

6

12

650

3,5

0,035"

1 pc

DM TRD1-18040

18

6

12

650

3,5

0,035"

1 pc

Accessoires



REF

Pièces / boîte

Dispositif d’inflation
20 ml, 30 atm, robinet à trois voies

DID30s

1 pc

Fil guide
0,018" et 0,035"

disponible sur demande

Ballon semi-conforme

La conception du ballon permet, en plus de son diamètre nominal, une expansion contrôlée du diamètre par augmentation de la pression – jusqu’à la valeur maximale définie, voir tableau.

Diamètre ►

6,0

7,0

8,0

9,0

10,0

12,0

14,5

16,0

18,0



Pression
(atm / Mpa) ▼

4 / 0,4

5,9

6,7

7,6

8,8

9,7

11,7

13,7

15,9

17,1



6 / 0,6

6,0

6,9

7,8

9,0

9,9

11,9

14,5

16,3

18,1

Diamètre à la pression nominale



8 / 0,8

6,2

7,1

8,0

9,2

10,1

12,1

14,7

16,5

18,4



10 / 1,0

6,3

7,2

8,1

9,3

10,2

12,3

15,0

16,9

18,8



12 / 1,2

6,5

7,4

8,3

9,5

10,4

12,5

15,2

17,2

19,1

Diamètre maximal atteignable (pression d’éclatement)
